標準
1、化工管道手冊
2、NB/T 47017-2011<壓力容器視鏡>。
3、HG/T 21619~21620-1986<壓力容器視鏡>
>4、HG/T 21622-1990<襯里視鏡>
5、HG/T 21623-1990<硬聚氯乙烯視鏡>
作用
視鏡是工業裝置上的主要附件之一，現今市場上的視鏡主要分為管道視鏡和壓力容器視鏡。
管道視鏡是工業管道裝置上的主要附件之一，通過它能隨時觀察管道中液體、氣體、蒸汽等介質流動反應情況，監視生產，避免生產過程中事故發生。經常用于石油、化工、化纖、制藥等生產管路中。
壓力容器視鏡又稱設備視鏡，是用來觀察化工、石油、化妝、醫藥及其它工業設備容器內介質變化情況的一種產品。操作人員根據其顯示的情況來調節或控制充裝量，從而保證容器內的介質始終在正常范圍內。液化氣體貯罐、槽車、氣液相反應器、反應釜等容器都需要裝設視鏡，以防止因超裝過量而導致事故或由于投料過量而造成物料反應不平衡的現象。
優勢
管道視鏡具有安裝尺寸小，而且驅動力矩小，操作簡便、迅速，并且還同時具有良好的流量調節功能和關閉密封特性，視鏡在大中口徑、中低壓力的使用領域，它是主導的視鏡形式。
尿素出產過程中，在帶視鏡的中低壓塔器內，因為作業溫度高，液體腐蝕性強的特色，簡單構成液面計視鏡玻璃損壞，視鏡底板變形，并且在裝置視鏡玻璃過程中，有時因受力不均勻，易構成視鏡玻璃決裂。假如沒有及時發現，開車后必定發作走漏，這時就必須全體系泊車進行熱洗替換。這么不光給體系長周期安全運轉帶來艱難，并且嚴重影響尿素出產的功率。
我公司生產的壓力容器視鏡主要根據 NB/T 47017-2011<壓力容器視鏡>標準生產制造，尺寸和性能均嚴格按標準要求執行制造和檢驗。
NB/T47017壓力容器視鏡標準綜合了HG/T 21619~21620-1986壓力容器視鏡,HG/T21575-1994帶燈視鏡,HG/T21505-1992組合視鏡等多種樣式和成一種樣式.并且做出了很大的改進,增加了DN200的視鏡規格;提高了部分視鏡的使用壓力;取消了視鏡沖洗孔,參照國外標準采用沖洗裝置;增加了帶射燈的視鏡規格;增加了對視鏡標志與運輸包裝的要求.
適用范圍
管道視鏡可用于溫度高，腐蝕性強、易中毒、危險性較大，易結晶的化工塔器中，以保證其安全生產。
壓力容器視鏡應根據壓力容器的介質、高工作壓力和溫度正確選用。
1、盛裝易燃、毒性程度為極度、高度危害介質的液化氣體壓力容器，應采用高溫高壓的小口徑容器視鏡，并應有防止泄漏的保護裝置。
2、低壓容器選用低壓視鏡，口徑可以選擇較大尺寸。
3、寒冷地區室外使用的容器，或由于介質溫度與環境溫度的差值較大，應選用急變溫度較高的視窗材料。
4、如果光線不足的位置，還需選用帶燈裝置的容器視鏡，防爆等級根據現場情況選用。

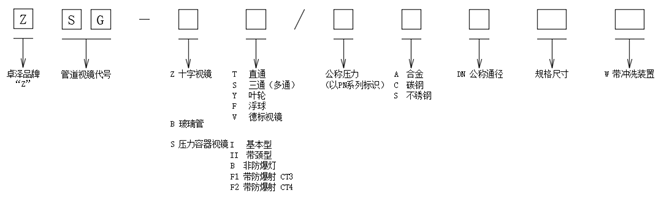

型號規格寫法

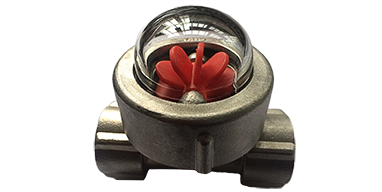

例如：DN50 PN16 碳鋼的葉輪式管道直通視鏡
選型
玻璃視鏡是在一定溫度和壓力下使用的透明窗口玻璃，一般采用優質耐熱玻璃為原料，通過特殊工藝加工而成，具有高透明度、耐高溫、耐高壓、化學穩定性好的特點。
玻璃視鏡是用于觀察液體、氣體、蒸汽等介質的流動的專用設備，主要用于觀察監測生產情況，是化工、冶金、鋼廠、管道等處必不可少的元件。
玻璃視鏡廣泛用于石油、化工、醫藥等行業的管道、閥門、裂解爐、儲液罐等壓力容器和儀器儀表。
分類
工業視鏡玻璃主要分為耐高溫視鏡玻璃、耐高壓視鏡玻璃和耐高溫高壓玻璃，每類視鏡玻璃都有各自獨特的性能。具體能力詳見材質和性能介紹。
耐高溫視鏡玻璃
該視鏡玻璃的特性是耐溫性能極為優越，可以在各種高溫工況下使用不炸裂，具有極好的耐熱穩定性，是各種高溫視窗或視口專用玻璃。
特性：
耐溫：350℃~1200℃；
耐熱沖擊溫度：180℃~1100℃；
抗彎強度：80~220Mpa；
耐高壓視鏡玻璃
該視鏡突出特點是抗壓強度和抗彎強度高，機械性能穩定，是各種高壓容器視鏡或視窗專用產品。
特性：
抗壓強度高：可滿足1~10.0Mpa下的工況使用；
抗彎強度：100~220Mpa；
耐高溫高壓視鏡
該產品不僅可以承受一定壓力，而且還具有很好的耐冷熱性能，在急冷急熱環境下不炸裂。
特性：
耐溫高：溫度高可達1200℃。
熱膨脹系數極小，相當于普通玻璃的1/12-1/20
品種和適用
1、圓形玻璃片：十字視鏡、設備視鏡、帶燈視鏡
2、玻璃管：玻璃管視鏡
3、玻璃條：適用于條形視鏡
4、半球形玻璃：半球形視鏡
材質和性能
|
序 |
性能 |
非鋼化玻璃 |
鋼化玻璃 |
特殊玻璃 |
|||
|
有機 |
硼硅 |
鈉鈣 |
硼硅 |
石英 |
鋁硅 |
||
|
1 |
耐溫（℃） |
≤40 |
≤450 |
≤180 |
≤450 |
≤1200 |
≤450 |
|
2 |
耐壓（Mpa） |
≤0.1 |
≤1.6 |
≤2.5 |
≤2.5 |
≤1.6 |
≤10.0 |
|
3 |
耐酸堿度 |
強 |
強 |
強 |
強 |
強 |
弱 |
|
4 |
膨脹系數（20~300℃） |
6*10-6/K |
3.3*10-6/K |
2.6*10-6/K |
3.3*10-6/K |
3.7**10-7/K |
50*10-7/K |
|
5 |
透光率 |
99% |
92% |
90% |
92% |
94% |
90% |
|
6 |
適用視鏡 |
常溫常壓 |
中溫低壓 |
低溫中壓 |
中溫中壓 |
高溫低壓 |
中溫高壓 |
注：視鏡玻璃均為高透明、規則狀玻璃，玻璃厚度均以15mm在液體介質情況下的性能計算。
外觀檢驗
1、顏色無色透明，允許略帶淺綠色或淺黃色；
2、無分散小溝，無堿性氣泡和破口氣泡；
3、無絲狀和條紋狀
4、無耐火砂，鐵屑或其他雜質，未溶透的透明結晶和原料白點在1cm2面積上少于2個并不在表面上或不裂開；
5、踞周邊15mm范圍外，長度小于30mm的輕微擦傷不超過兩條；
6、無裂紋；
7、兩個密封面商無凹點及皺紋，側面在踞倒角斜線3mm范圍內無深度大于2mm的凹點，整個側面上五深度大于2mm的皺紋；
材質
1、殼體：20#、Q245R、Q345R、S30408、S30403、S31608、S31603
2、視窗：有機玻璃、鋼化玻璃、硼硅玻璃、鋼化硼硅玻璃、石英玻璃、鋁硅玻璃等
3、密封件：氟橡膠、PTFE、石墨復合墊
注：關于玻璃的選擇和能力，請關注玻璃系列的詳細介紹。
連接形式及標準
1、法蘭：
ANSI、DIN、JIS和GB系列
2、螺紋：
公制和英制
3、對焊（BW）和承插焊（SW）
A系管徑和B系管徑
4、卡箍
ANSI、DIN、JIS和GB系列
